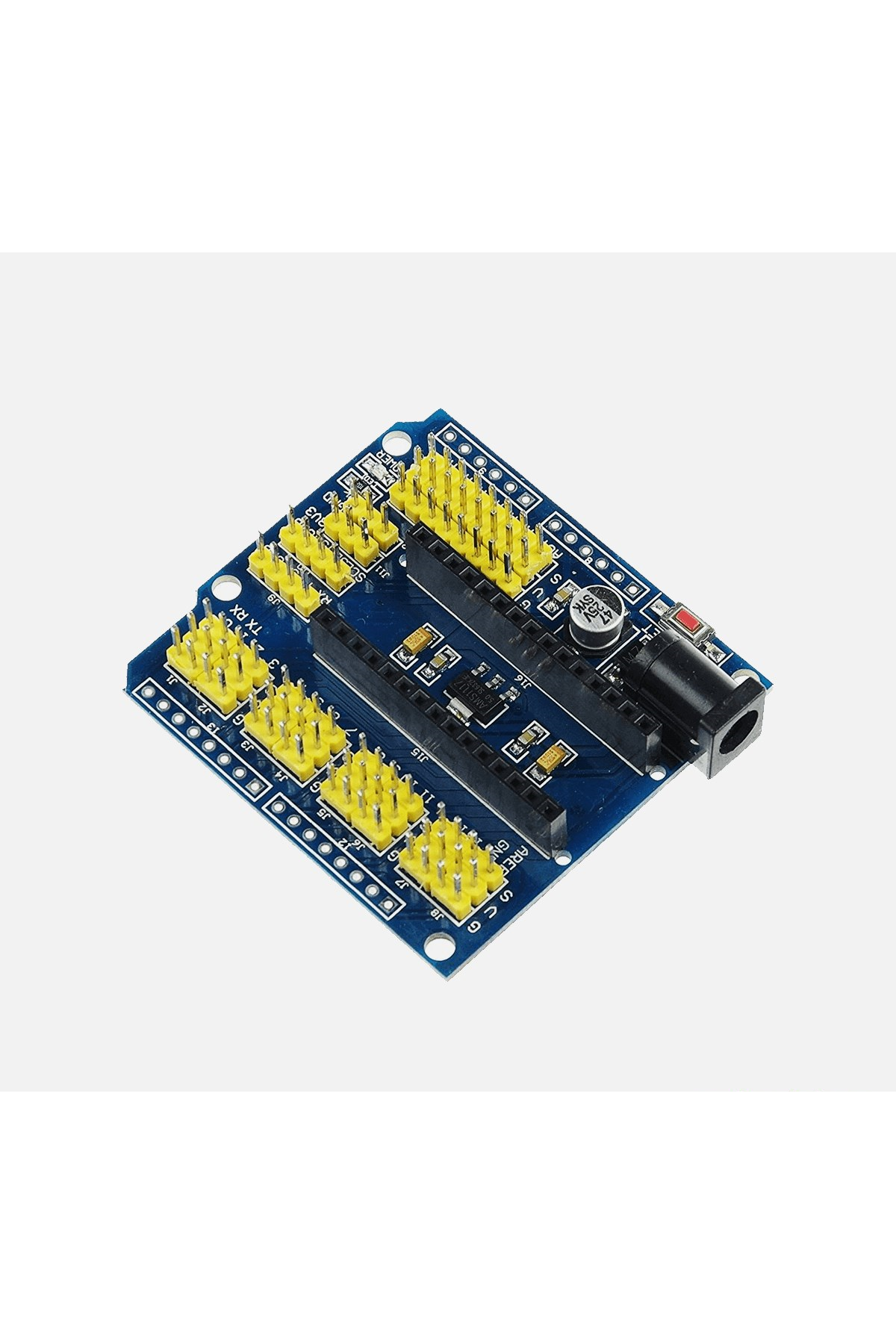

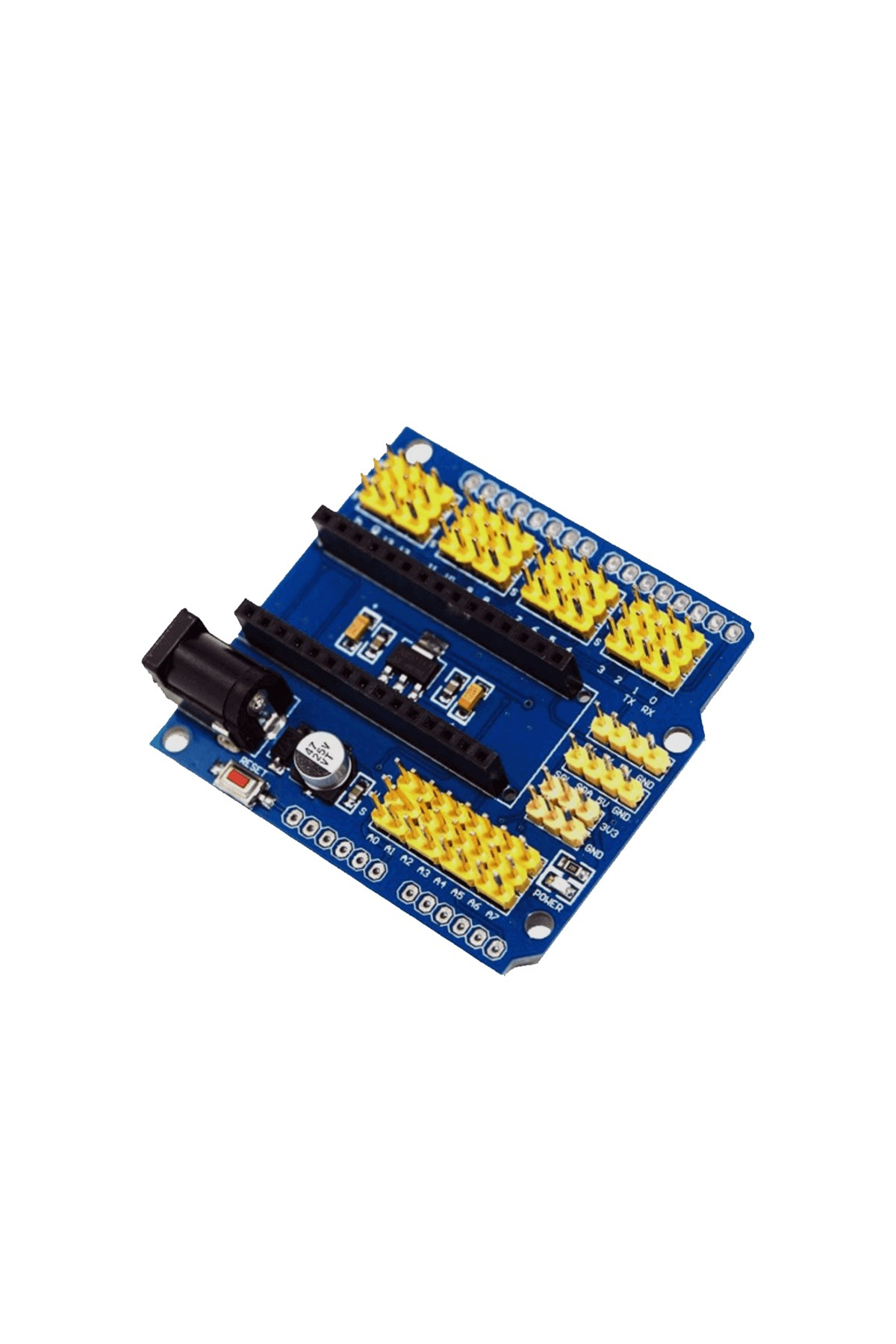

Arduino Nano için tasarlanmış bu shield ile Arduino Nano"nun
pinlerini standart shield yapısına sokarak daha rahat bir kullanım elde edebilirsiniz.
Bu sayede standart Arduino Shield"lerini Nano ile beraber kullanabilirsiniz.
Sensör ve çeşitli giriş çıkış
elemanlarını daha rahat bağlamak için tüm Arduino pinleri 3"lü pin formuna
(GND-5V-Sinyal) sokulmuştur. Reset pini kart üzerine çekilmiş olup, diğer Arduino
kartlarında olduğu gibi DC adaptör girişi 2.1 mm merkez pozitif giriş şekline
getirilmiştir. 5V,3.3V ve GND güç pinleri de çoğaltılarak kart üzerine
alınmıştır.
Nano Shield"in bir diğer özelliği de sadece Nano ile değil Uno, Mega ve
Leonardo ile kullanılabilmesidir. Kartın etrafındaki pinler standart pin yapısındadır ve
Stackable Headerlar lehimlenerek kart diğer Arduino"ların üzerine takılabilir ve kartın
avantajlarından yararlanılabilir.
Özellikleri:
Arduino Nano ile uyumlu olup, tüm pinleri standart shield yapısına
sokar.
Arduino Uno,
Leonardo ve Mega ile beraber kullanılabilir.
Sensör
ve servo motorlar gibi çeşitli giriş çıkış birimlerini daha rahat kullanabilmeniz için
pinler 3"lü hale getirilmiştir. Her pinin yanına toprak ve besleme pinleri
yerleştirilmiştir.
Reset pini kart üzerine
çekilmiştir.
7-12V arası besleme gerilimi için adaptör girişi
kart üzerinde yer almaktadır.
Kart boyutları:
58x59mm
