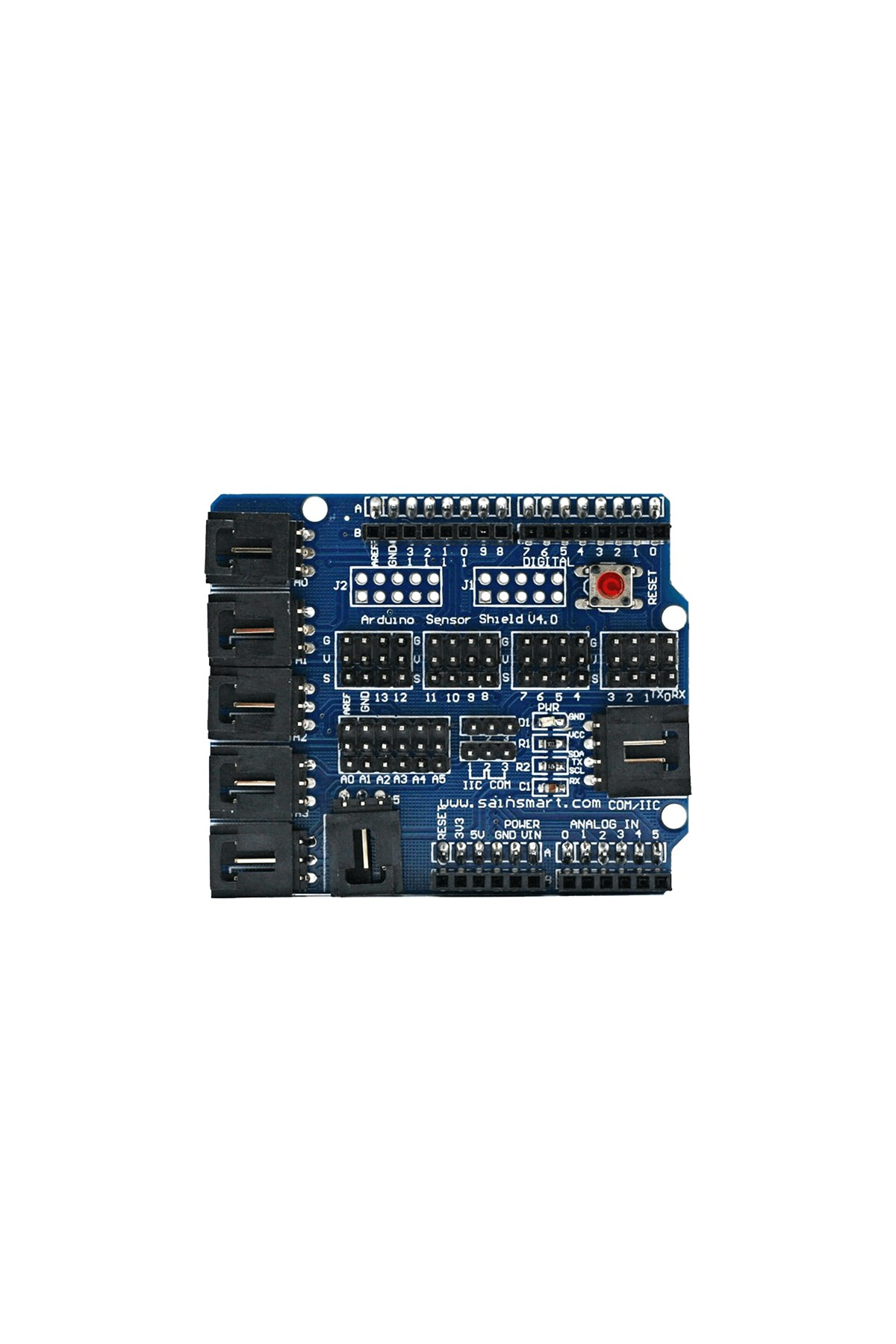

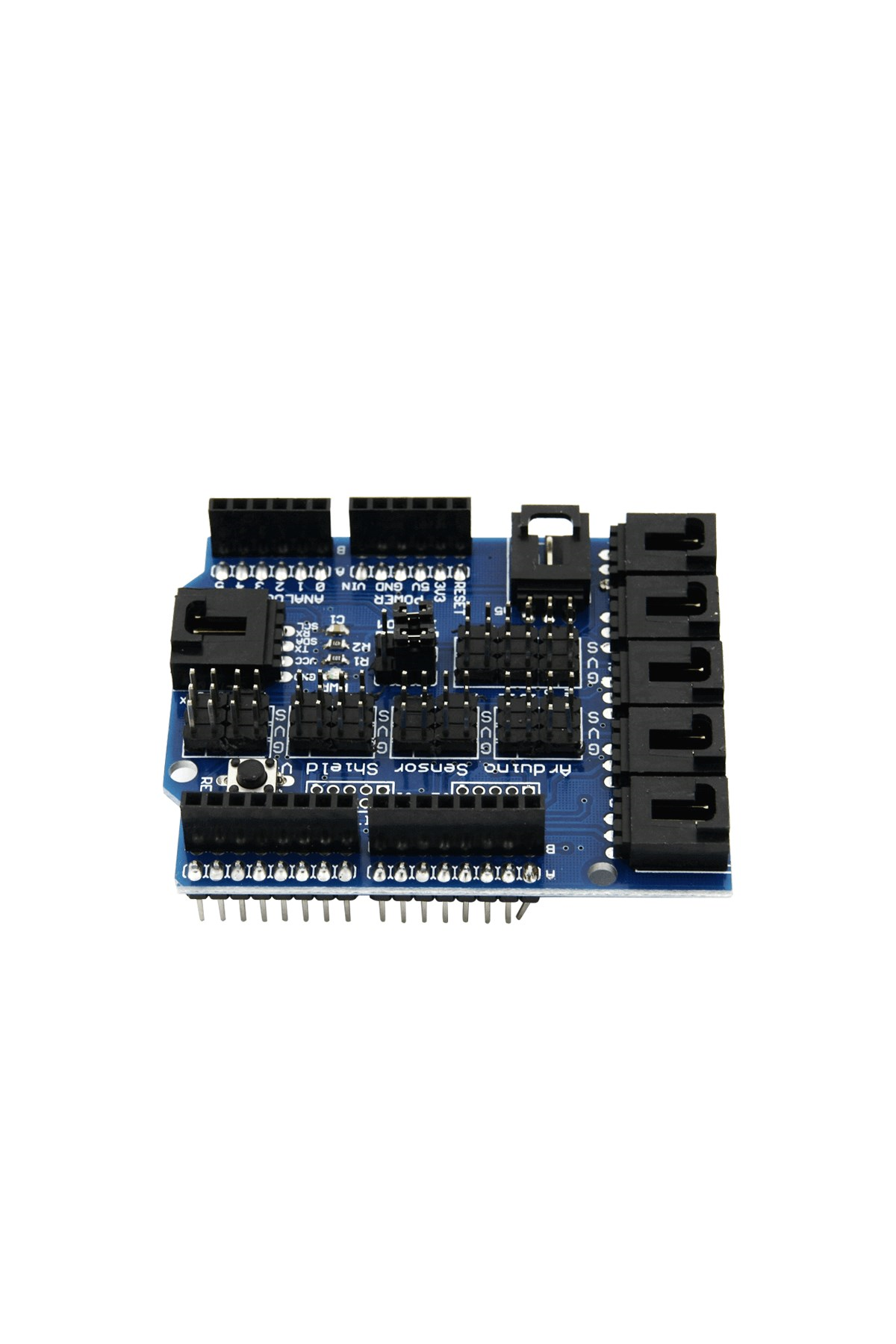

Arduino Uno Sensör Shield, Arduino kartları ile beraber
kullanabileceğiniz, kart üzerine birçok giriş çıkış birimini takabilmeniz için
tasarlanmış oldukça kullanışlı bir üründür. Arduino UNO R3 modeli için tasarlanmıştır ve
benzer pin yapısına sahip olan Leonardo veya farklı kartlarla beraber de
kullanılabilir.
Kart üzerinde Arduino"nun tüm giriş çıkış
pinleri DATA, VCC ve GND sırası ile 3-pin haline getirilerek kart üzerine dağıtılmıştır.
Bu sayede her türlü sensör, servo, röle vs. karta rahatça takılarak
kullanılabilir.
Bunun yanında UART, I2C portları rahat kullanım için kart üzerinde ayrı
bölüme alınmıştır. "Communication Port" konektörü kart üzerinde bulunan
jumper"lar kullanılarak I2C veya UART olarak ayarlanabilir.
Arduino Uno Sensör
Shield, Arduino uno ile tam uyumludur. Leonardo ve mega modelleri ile de kullanılabilir.
Ancak bu modellerdeki I2C ve SPI portu farklı pinler üzerinde olduğu için sadece bu
portlar kullanılamaz.
Header ve konektörlerin tümü lehimli
olarak gönderilmektedir.
